Show control pro stálé instalace

co je CueX

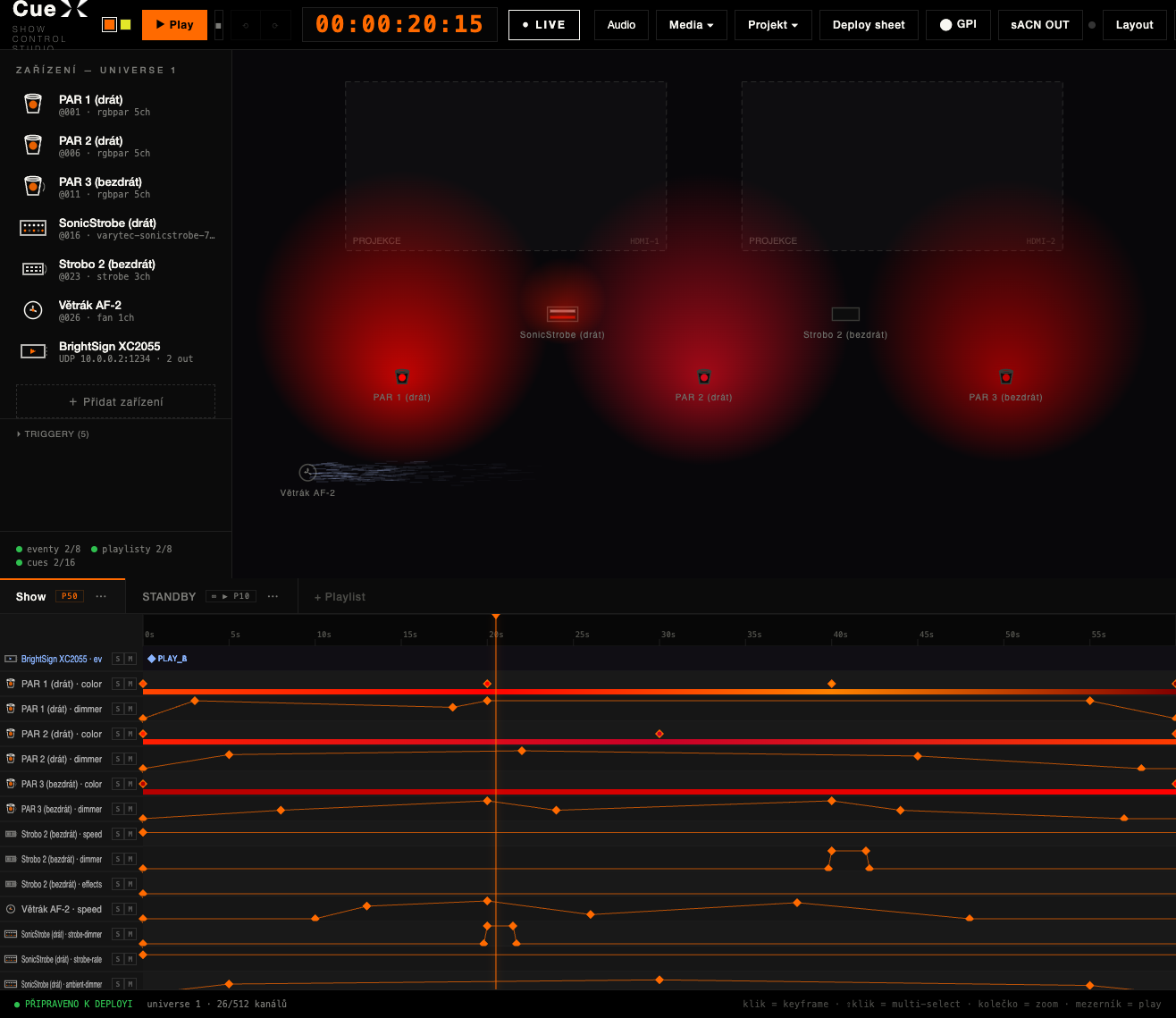

CueX je specializovaný editor a real-time simulátor show. Spojuje časově přesné DMX obálky světel s diskrétními příkazy pro BrightSign přehrávač, PJLink projektory a vlastní UDP zařízení — vše v jedné timeline, bez externího hardware.

Programování showTimeline editor s keyframy pro každý DMX kanál. Event stopy pro BrightSign, projektory a triggery. Více playlistů s prioritami souběžně.

Simulace bez hardware2D vizualizace světel, virtuální BrightSign runtime se sloty, simulace zahřívání projektoru — vše deterministicky seekovatelné.

Deploy do reáluPřímý deploy jedním klikem na vlastní CueX Box/PlayX (Raspberry Pi), nebo sACN výstup pro S-Play record. Deploy sheet s tabulkami UDP pravidel pro BrightAuthor:connected a PJLink konfigurací.

Vše, co show potřebuje

funkce

Playlisty s prioritamiVíce playlistů souběžně, každý s prioritou 0–100 per DMX kanál. Vyšší priorita vyhráva. Loop, jednoduché přehrání, autostart při LIVE.

LIVE režimScheduler spouští playlisty v reálném čase. Virtuální triggery (OSC, UDP, GPI). Priority merge per kanál.

Timeline editorZoom + pan, undo/redo neomezeně, multi-select, copy/paste, skupinové stopy (jedna obálka pro víc zařízení), mute/solo, klávesové nudge.

ZařízeníDMX světla (vlastní footprint), MediaPlayer — virtuální BrightSign se sloty a command mapou, Projektor (PJLink). Device rail se SVG ikonami.

Deploy sheetGenerovaný MD/HTML checklist: S-Play playlist s UDP eventy, pravidla BrightAuthor:connected, PJLink konfigurace, DMX patch, síťový plán.

sACN recordNode sidecar vysílá sACN universe 1 do LAN. S-Play Mini nahraje celou show jako Dynamic Cue — bez manuálního přepisu hodnot.

TriggeryOSC na portu 8000 (TouchOSC), plain UDP na portu 5000, GPI virtuální tlačítko v UI. Pattern matching, akce start/stop/goto.

Validace S-Play limitůPočítač cues (≤16), events na playlist (≤8), triggery (≤8). Show, která projde validací, jde 1:1 přenést do hardware.

Dohled a plánování celé instalace

CueX Manager

Nad jednotlivými show projekty stojí CueX Manager — webová služba, která zná celou instalaci naráz: kde která krabička je, co hraje a v jakém je stavu. Instalaci jde v Manageru i celou naplánovat a naprogramovat u stolu, dřív než na místě existuje jediné zapojené zařízení.

Mapa instalace2D půdorys se zónami (i vnořenými), živý stav kaskáduje nahoru od zařízení k celé instalaci. Strom zón vlevo, mapa uprostřed, detail zařízení vpravo.

Show módyPojmenované varianty provozu („Muzikál", „Program pro školy") — jedno tlačítko přepne playlisty a intenzity napříč celou instalací. Exekuce vždy lokální, funguje i bez internetu.

PlánNaplánuj zóny a zařízení z katalogu typů, než hardware fyzicky existuje. Jedním souborem .cuexplan se plán importuje do CueX Editu a založí park zařízení.

BuilderKresli zóny přímo na mapě (tažením, i vnořené podzóny), zarovnávej, duplikuj podobné komůrky. Mřížka a zarovnávací vodítka, plné undo/redo.

PROPOJENÍPárovací wizard spáruje nově přihlášené zařízení s plánovanou položkou — automaticky podle párovacího kódu, nebo jedním kliknutím ručně.

Plán vs. realitaPo zapojení Manager ukáže, co sedí (OK), co chybí (CHYBÍ) a co je navíc (NAVÍC) — na mapě, v panelu zóny i v tiskové tabulce.

SERVISKlikací oživování z mapy — locate světla, test karta na obrazovkách, hromadné rozsvícení/blackout. Guard proti přepsání živé show, 60s auto-off.

→ Show módyKoncept, operátorský pult, OSC pro ControlX/dotykáč. → AKCE módůRychlé zásahy v jedné zóně — slotový model, katalog, pulty, bezpečnost. → Plánování instalaceKatalog, plán, duplikace zón, import do Editu. → Od nuly na placCelý postup krok za krokem — od prázdné mapy po zapojenou instalaci. → SERVISOživení instalace na place — mapa, klik, hromadné povely, guard.

Od instalace k první show

rychlý start

Instalace .dmg

01
Stáhni CueX
Klikni na tlačítko Stáhnout pro macOS — soubor CueX-0.10.0-arm64.dmg.
02
Přetáhni do Applications
Otevři .dmg a přetáhni CueX.app do složky /Applications.
03
Otevři aplikaci
CueX je podepsaný a notarizovaný Applem — macOS jej otevře bez varování, žádné obcházení Gatekeeperu není potřeba.
04
Spuštění
CueX se otevře s demo show. Přejdi na Projekt ▾ → Nový projekt pro prázdnou show.

První show

A
Přidej zařízení
Tlačítko Zařízení v hlavičce → přidej světla (DMX), BrightSign (MediaPlayer) nebo projektor.
B
Programuj timeline
Klik do stopy = nový keyframe. Táhni = čas/hodnota. Dvojklik na barvu = color picker. Delete = smaž.
C
Playlisty
Každá show má playlisty. Přidej tlačítkem + v záložkách. Nastav délku, prioritu, loop.
D
LIVE zkouška
Tlačítko ● LIVE — spouštěj a zastavuj playlisty jako v reálu. Virtuální GPI tlačítko pro testování triggerů.
E
Deploy sheet
Tlačítko Deploy sheet → stáhni checklist pro technika s kompletní konfigurací hardware.

Od programování k hardware

workflow

Programování show Přidej zařízení do device rail. V timeline nastav EnvelopeTracky pro DMX světla (keyframy RGB, dimmer, strobe) a EventTracky pro BrightSign příkazy a triggery projektorů. Zorganizuj show do playlistů s prioritami — hudební scéna (priorita 80) překryje základní ambientní smyčku (priorita 10).

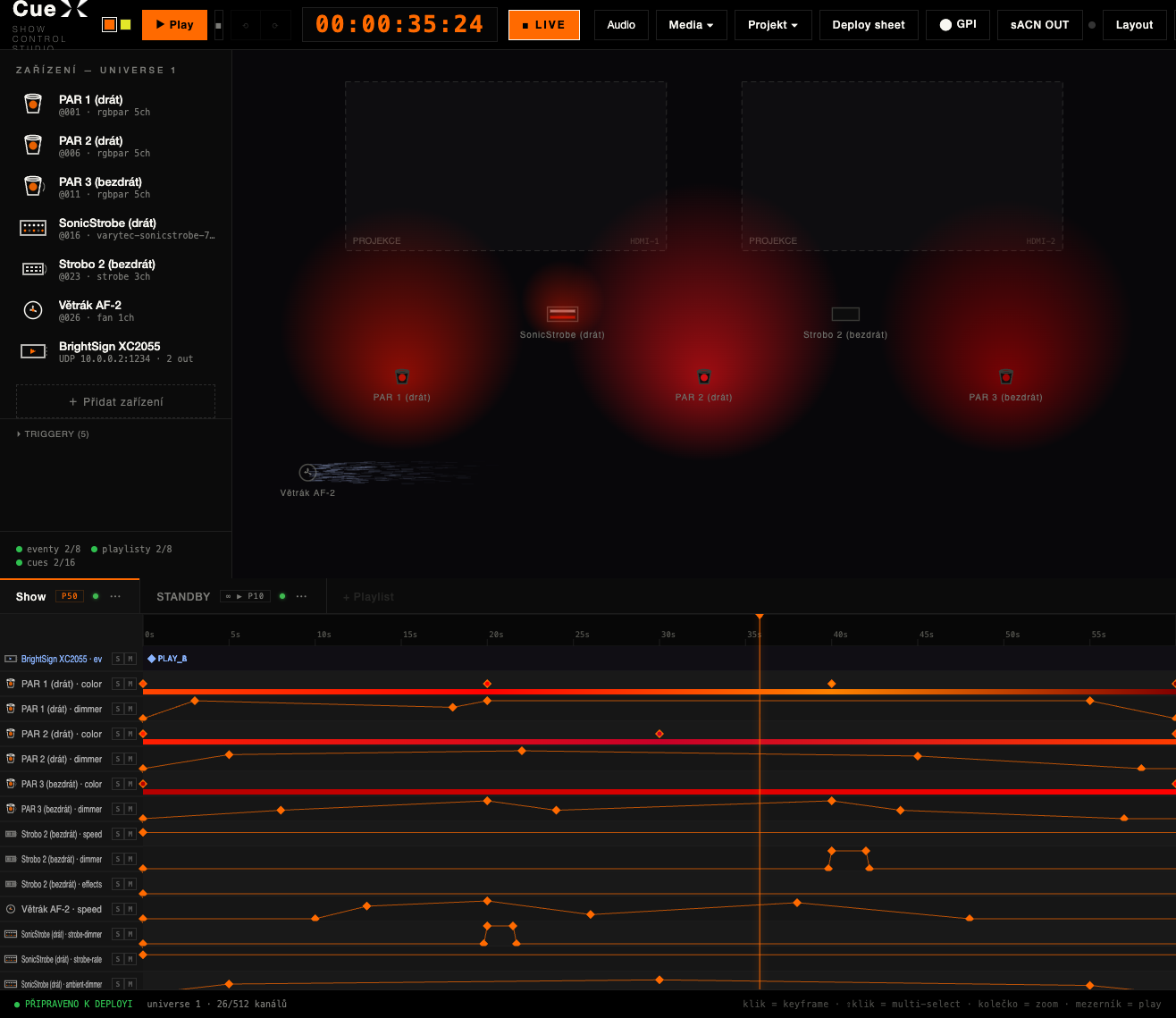

LIVE zkouška Přepni do LIVE režimu — spouštěj playlisty manuálně nebo přes virtuální triggery. Sleduj priority merge v reálném čase. Oprav timing a hodnoty přímo v timeline. Zkontroluj validační varování S-Play limitů (≤16 cues, ≤8 events na playlist).

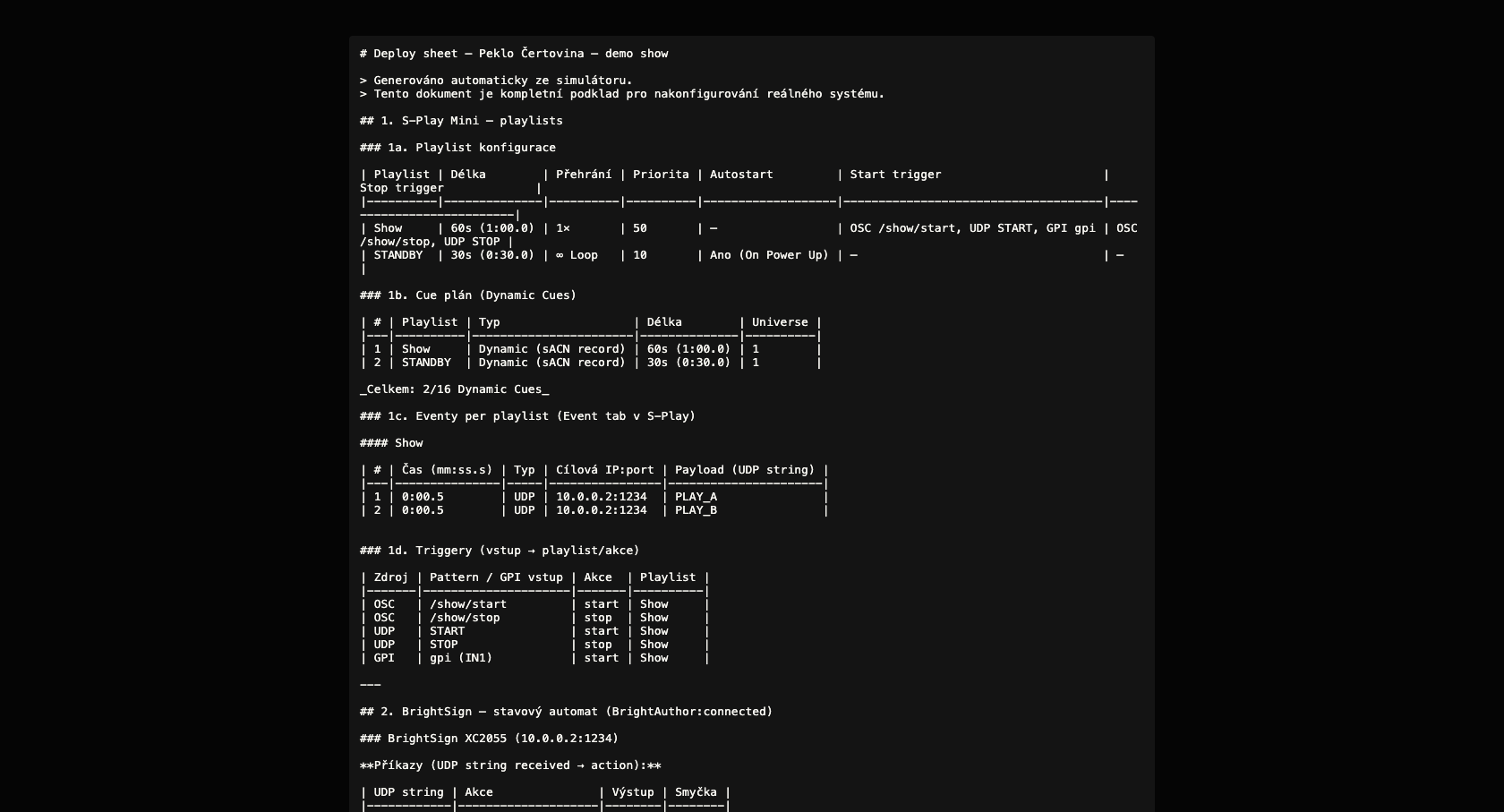

Deploy sheet Klikni Deploy sheet v hlavičce — stáhni checklist pro technika: S-Play playlist s UDP eventy, pravidla BrightAuthor:connected (UDP string → akce), PJLink konfigurace projektorů, DMX patch tabulka, síťový plán IP adres.

S-Play record Spusť sidecar (npm run sacn nebo Electron zapne automaticky) a zapni sACN OUT v aplikaci. V S-Play Mini web UI: Cues → Dynamic → Capture From: sACN, Universe 1. Nastav délku a spusť Record — S-Play nahraje celou DMX timeline jako Dynamic Cue.

Podporovaná zařízení

hardware reference

Ověřená zařízení pro referenční instalaci Peklo Čertovina. CueX podporuje vlastní DMX typy přes fixtureTypes v show.json — přidání nového hardware nevyžaduje úpravu aplikace.

CueX Box (Raspberry Pi)PlayX (Svipr-kompatibilní) ENTTEC S-Play MiniBrightSign XC2055BrightSign LS/XT ViewSonic PJLinkEurolite LED PAR-56Varytec SonicStrobe Větrák AF-2Art-Net / sACN

Zařízení	Typ	Protokol	Poznámka
CueX Box	Show controller (vlastní HW)	sACN / Art-Net / DMX / GPI / relé / RS-232	Raspberry Pi. Headless Runtime, přímý deploy z Editoru, dohled přes Manager.
PlayX	Media player (vlastní HW)	UDP / OSC / IP	Raspberry Pi. Drop-in náhrada Svipr HD, řízený stejnými příkazy.
ENTTEC S-Play Mini	Show controller	sACN / Art-Net / DMX	Max 16 cues, 8 playlistů, 2 universy. Record z LAN i DMX portu.
BrightSign XC2055	Media player	UDP / IP	2× HDMI výstup. Spouštěn UDP stringem z S-Play playlist Events.
BrightSign LS/XT řada	Media player	UDP / IP	1× HDMI. Stejný UDP protokol jako XC2055.
ViewSonic (PJLink)	Projektor	PJLink / TCP 4352	POWER ON/OFF, INPUT příkazy. Simulace náběhu. Bez Wi-Fi.
Eurolite LED PAR-56 RGB	DMX světlo	DMX-512	5-kanálový režim: R, G, B, dimmer, strobe.
Varytec SonicStrobe SMD 48	Strobo	DMX-512	3-kanálový režim: rate, intensity, color temp. Bespoke vizualizace.
Větrák AF-2	Efekt	DMX-512	1 kanál (speed). Adresa 20 v referenční instalaci.

Vlastní DMX typy

Přidej libovolné zařízení přes fixtureTypes v show.json:

{
  "fixtureTypes": {
    "muj-efekt": {
      "footprint": 4,
      "params": [
        { "name": "color",  "size": 3, "offset": 0 },
        { "name": "dimmer", "size": 1, "offset": 3 }
      ]
    }
  }
}

Rozhraní naživo & stažení

přístup

CueX Box — web rozhraníOperátorský pult Boxu: playlisty, intenzita, diagnostika. → Prohlédnout ukázku · na instalaci: http://cuex-box-01.local:9080. PlayX — web rozhraníObsluha přehrávače: sloty, hlasitost, upload médií. → Prohlédnout ukázku · na instalaci: http://playx-01.local:9100. Cue✕ Manager — dashboardMapa, módy, plán a vzdálený dohled všech instalací — zdraví, self-testy, povely na dálku. AKCE módůPult na tabletu, ControlX, GPI nebo OSC gateway — 12 slotů, momentální i přepínací akce v zóně. Plánování instalaceNaplánuj zóny a zařízení v Manageru dřív, než instalace fyzicky existuje — pak jedním importem do CueX Editu. Od nuly na placKompletní offline-first postup: doma naplánuj a naprogramuj, na place jen zapoj a spáruj. Stáhnout CueX pro macOSnotarizováno · zdarma. Příručka uživateleKompletní dokumentace — od timeline po Manager a deploy balíček.

Image CueX Box / PlayXObraz SD karty pro Raspberry Pi 5. Připravujeme — po fyzickém acceptance instalace.
